虹吸式屋面雨水排水系统的概念

虹吸式屋面雨水排放系统是指在一定的降雨强度下，雨水斗不惨入空气，在降雨过程中利用雨水斗与出户管之间的高度差所形成的压差，使排水管道中完全充满达到满管压力流状态，经室内排水系统，从室外排出管排出。

虹吸式屋面雨水排水系统的原理

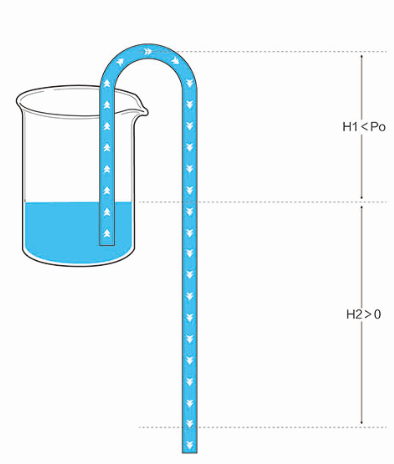

虹吸式屋面雨水排水系统的原理是依靠特殊的雨水斗的设计，实行气水分离，从而使雨水立管中为满流状态。当立管中的水达到一定的容量时，虹吸作用就产生了。在降雨过程中，由于连续不断的虹吸作用，使得整个系统得以令人惊奇的快速排除屋顶上的雨水。

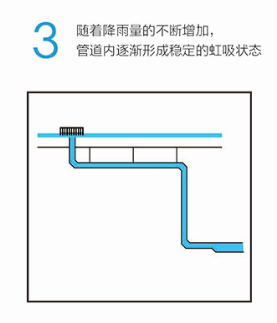

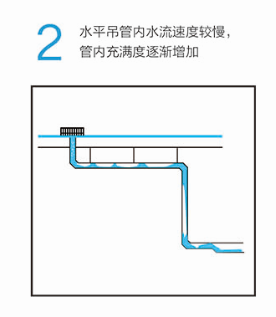

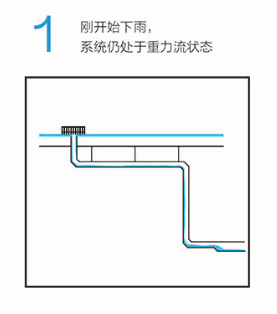

虹吸形成过程示意图

虹吸式屋面雨水排水系统的组成

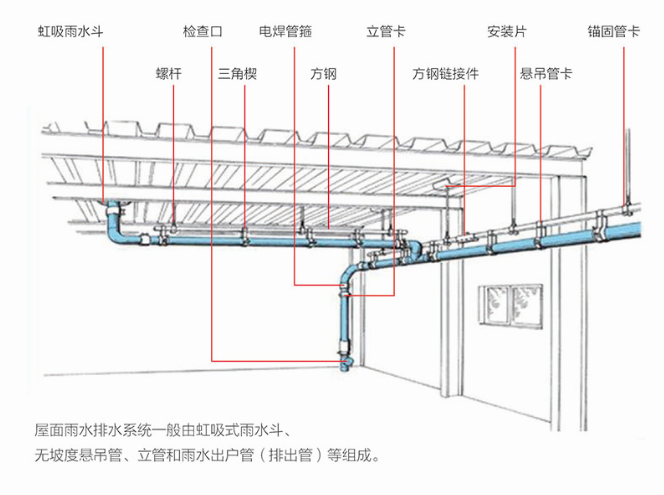

屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管（排出管）等组成。

1、虹吸式雨水斗：用于虹吸式屋面雨水排水系统的雨水斗，它具有气水分离、防涡流等功能。

2、连接管：虹吸式雨水斗至悬吊管间的连接短管。

3、悬吊管：悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。

4、溢流口：当降雨量超过系统设计排水能力时用来溢水的孔口或装置。

5、固定件：用于固定水平管和立管的装置。

6、过渡段：过渡段设置在系统的排出管上是水流流态由虹吸满管压力流向重力过渡的管段为虹吸式屋面雨水排水系统水力计算的终点。

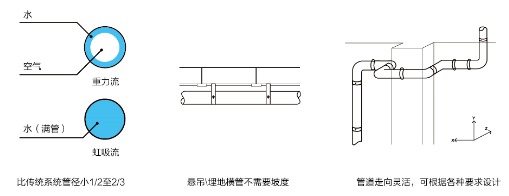

虹吸式屋面雨水排水系统的优势

1、比重力系统管径小1/2至2/3

2、横管不需要坡度

3、屋面雨水斗布点灵活

4、可减少与减小屋面预留洞要求

5、管道材料可灵活选配

6、水流速度快具有自洁管道功能

虹吸式屋面雨水排水系统的设计流程

1.提供建筑平、剖面图，屋面天沟布置图

2.合理的选择，确定设计重现期，计算降雨强度

3.屋面分区，并计算相应的汇水面积

4.确定系统，设计系统流量

5.选择雨水斗，确定雨水斗的数量和间距

6.确定立管位置、出户管的深度，绘制雨水系统的平面图、管系图

7.进行水力计算

8.验证计算结果

9.满足技术规定为合格；否则，调整管径重新计算

10.将设计最终结果绘制平面图、管系图、计算书和相应的材料清单

虹吸式屋面雨水排水系统的应用范围

大型公共建筑：如机场候机楼、火车站站房和站台无柱雨棚、地铁检修库、汽车站候车楼、体育场馆、大型商场、剧场、会展中心以及排水管可能影响建筑美观的场合。

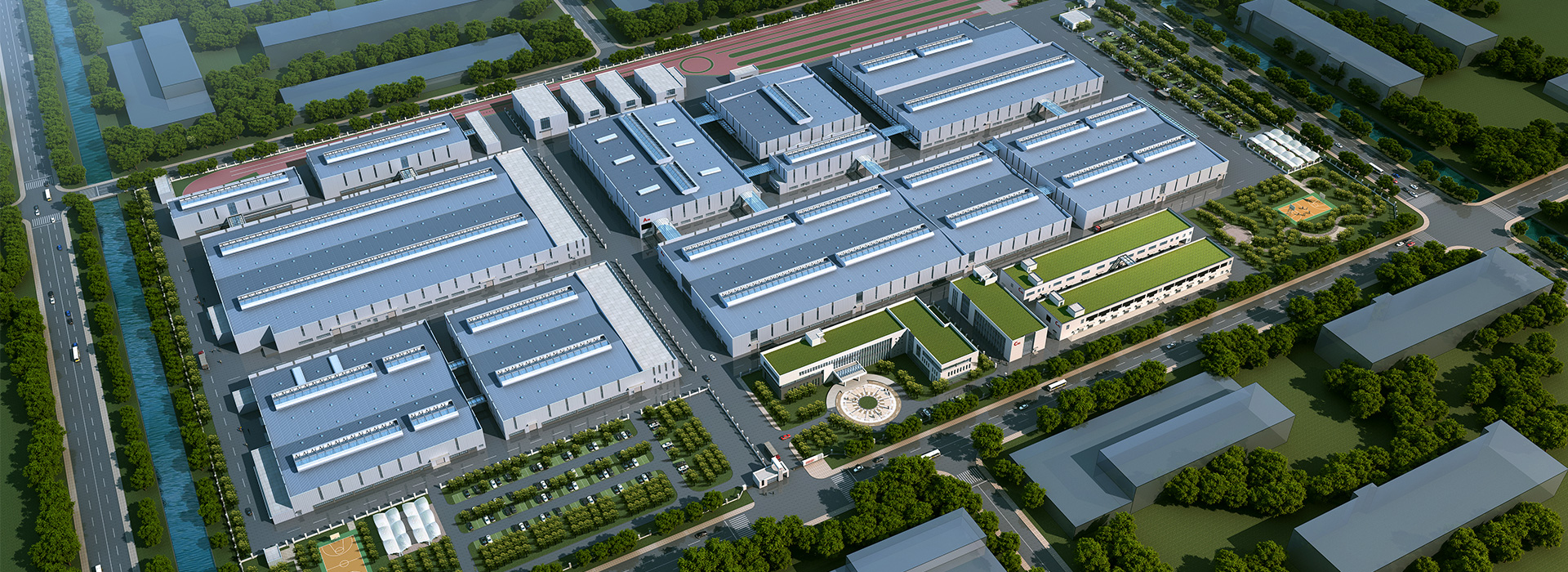

大型厂房：屋面檐高在7米以上，并存在内天沟，天沟长度在30米以上，厂房内部不允许有落水管。如工业厂房、仓储物流中心这种结构的厂房采用重力排水难以将内天沟的汇水从天沟两端排出，厂房内部又不允许挖排水沟或者敷设埋地排水管。即使允许埋地管，埋地管需要的坡度也会给敷设带来很大麻烦。

在这些建筑上，一般都有数千平米以上的大型屋面，虹吸屋面雨水排放系统的优势可以得到充分的发挥。

虹吸式屋面雨水排水系统的安装

虹吸式屋面雨水排水系统对安装有着较高的要求，需要一支专业的虹吸队伍，确保严格按照图纸施工，因此还必须对施工人员进行虹吸排水系统的安装人员进行专业培训，施工前技术人软必须对施工人员进行现场技术交底，在保证安全的情况下提供可靠的安装方案。
